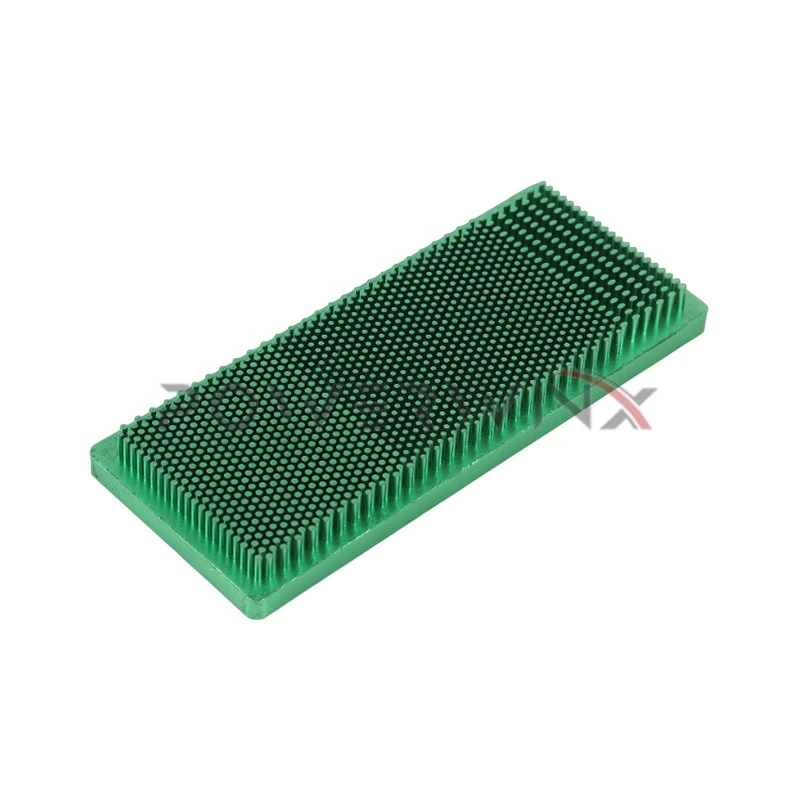

Kylmä taotut jäähdytyselementit ovat erittäin tehokas lämmönhallintaliuos, joka on suunniteltu hajottamaan lämpöä erilaisista elektronisista komponenteista. Kylmän taontaprosessin avulla nämä jäähdytyselementit voivat saavuttaa monimutkaiset evärakenteet, joilla on parempi lämpösuorituskyky. Toisin kuin tavanomaiset valmistustekniikat, kuten suulakepuristus tai suulake, kylmän taonta tuottaa jäähdytyselementtejä paremmalla rakenteellisella eheydellä, parannetulla lämmön hajoamisella ja parantuneilla mekaanisilla ominaisuuksilla. Nämä edut tekevät kylmäsuojaista jäähdytyselementtiä, jotka ovat ihanteellisia sovelluksiin, kuten autoteollisuudessa, televiestinnässä, LED -valaistuksessa ja tehoelektroniikassa, missä luotettava jäähdytys on kriittistä.

Hydraulinen taontapuristus

Kaavio taontaprosessista

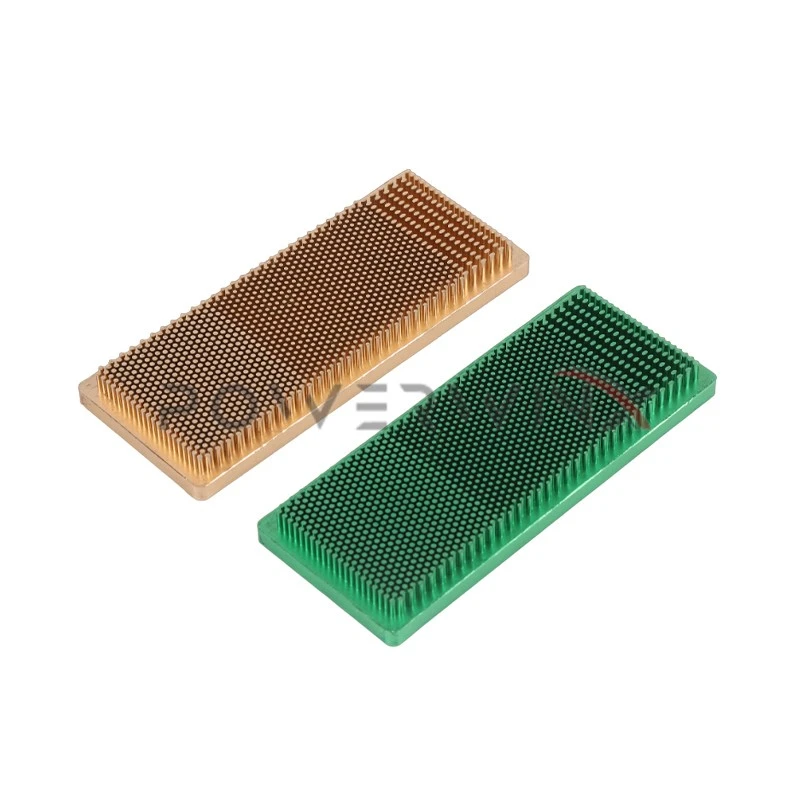

Materiaali: Alumiini 3003/1050 ja kupari C1100

Kylmä taotut jäähdytysaltaat valmistetaan pääasiassaalumiini (Al) 3003 tai 1050, jotka tarjoavat erinomaisen lämmönjohtavuuden, korroosionkestävyyden ja mekaanisen lujuuden. Alumiini 3003 on parantanut kestävyyttä ja toimitettavuutta mangaanipitoisuudestaan, kun taas alumiini 1050 tunnetaan korkeasta puhtaudesta ja poikkeuksellisista lämpöominaisuuksistaan. Näitä materiaaleja käytetään yleisesti niiden kevyen luonteen ja kustannusten vuoksi - tehokkuuden vuoksi.

Sovelluksissa, jotka vaativat maksimaalisen lämmön hajoamisen,Kupari (Cu) C1100käytetään. Kun lämmönjohtavuus on noin 400 W/MK, kupari C1100 tarjoaa erinomaisen lämmönsiirron alumiiniin verrattuna. Korkeamman painonsa ja kustannuksensa vuoksi kuparilähkailua käytetään kuitenkin erikoistuneissa sovelluksissa, joissa suorituskyky on suurempi kuin huolenaihe.

Tuoteparametri (spesifikaatio)

Kylmälomoidut jäähdytyselementit ovat saatavana erilaisissa eritelmissä, jotka on räätälöity levitystarpeisiin. Tyypillisiä parametreja ovat:

Materiaali:Alumiini 3003 tai 1050, kupari C1100
Käsitellä:Kylmän taonta, valinnainen CNC -koneistus ja pintapinta
Eväkorkeus:Jopa 100 mm (alumiini), 50 mm (kupari)
Evien paksuus:0,5 mm - 3 mm
Pohjapaksuus:2mm - 10 mm
Lämmönjohtavuus:Alumiini 3003 ~ 160 W/MK, alumiini 1050 ~ 200 w/mk, kupari C1100 ~ 400 W/MK
Pintakäsittely:Anodisoiva (alumiinille), nikkeli tai anti - oksidaiton (kuparille)
Mukauttaminen:Räätälöityjä muotoja, kokoja ja malleja erilaisille jäähdytysvaatimuksille

Kaikki yllä oleva eritelmä vain viitteenä varten ja se voidaan muuttaa evään koon, eväkorkeuden, eväen, eväleveyden jne. Perusteella ...

Tuoteominaisuudet

Parantunut lämmön hajoaminen

Korkean kuvasuhteen evät maksimoivat pinta -alan paremman jäähdytystehokkuuden saavuttamiseksi.

Ylivoimainen vahvuus

Kylmä taonta vahvistaa materiaalirakennetta, mikä tekee siitä kestävämmän.

Kevyt ja tehokas

Alumiinivariantit tarjoavat painon vähentämisen ja lämpötehokkuuden tasapainon.

Korroosionkestävyys

Anodisoitu alumiini ja päällystetty kupari parantavat kestävyyttä.

Kustannukset - tehokas valmistus

Alumiinivaihtoehdot tarjoavat kohtuuhintaisuutta säilyttäen samalla hyvää suorituskykyä.

Eco - Ystävällinen tuotanto

Prosessi vähentää materiaalijätteitä ja energiankulutusta.

Sovellukset

LED -moduulit:Varmistaa asianmukaisen lämmön hajoamisen pitkittyneelle LED -elinkaarelle ja vakaudesta.
Autoteollisuuden elektroniikka:Käytetään inverttereissä, akun jäähdytysjärjestelmissä ja ohjausyksiköissä.
Power Semiconductors:Ihanteellinen transistoreille, IGBT: lle ja MOSFET: lle.
Verkostolaitteet:Ylläpitää optimaalista lämpötilaa televiestinnän pohja -asemilla ja reitittimillä.
Teollisuuskoneet:Tukee tehokasta jäähdytystä virtalähteissä ja automaatiojärjestelmissä.

Tuotantotiedot

SeKylmä taonta valmistusprosessiSisältää metallin muotoilun korkean paineessa huoneenlämpötilassa, säilyttäen alkuperäisen rakenteensa parantaen samalla mekaanisia ominaisuuksia. Tuotannon keskeiset vaiheet sisältävät:

Materiaalivalinta:Korkea - Laadukas alumiini 3003 tai alumiini 1050 tai kupari C1100 valitaan sovellusvaatimusten perusteella.
Kylmä taontaprosessi:Metallilihat puristetaan suurella voimalla käyttämällä tarkkuusmuotoja jäähdytyselementin rakenteen muodostamiseksi.
Tarkkuus koneistus:CNC -koneistusta käytetään lisämodifikaatioihin, kuten asennusreiteihin tai räätälöityihin muotoihin.
Pintapinta:Alumiinilähkailumaltaat läpi anodisoivat, kun taas kupariläkaallas ovat nikkeliä tai tina -, joka on annettu korroosionkestämiseksi.
Laadun tarkastus:Tuotteet tarkistetaan mittatarkkuuden, lämmön suorituskyvyn ja pintapinnan suhteen.
Pakkaus ja toimitus:Jäähdytyselementit on pakattu turvallisesti vaurioiden estämiseksi kuljetuksen aikana.

Kylmä taotut jäähdytyselementit tarjoavat edistyneen jäähdytysratkaisun, jolla on parantunut kestävyys, lämpötehokkuus ja räätälöintivaihtoehdot. Niiden vankka rakenne ja korkea - suorituskyky tekevät niistä välttämättömiä nykyaikaisissa elektronisissa jäähdytyssovelluksissa.

PowerWinx on johtava kylmän taotetun jäähdytyselimen tekniikan asiantuntija, joka tarjoaa innovatiivisia ja tehokkaita jäähdytysratkaisuja elektroniikkaan. PowerWinx on erikoistunut tarkkuus - muotoiltuihin alumiinimalleihin, tuottaessaan korkeaa - tiheyttä, kevyitä jäähdytyselementtejä LEDille, virtalähteille ja muille. Trust PowerWinx ammattimaiselle, kustannuksille - Tehokas kylmä taottu jäähdytyselementit, jotka on räätälöity vastaamaan lämmönhallintatarpeitasi korkealaatuisina.

Faq

K: 1: Kuinka saada lainaus?

V: Ole hyvä ja lähetä meille piirustuksia IGS: ssä, DWG: ssä, askeltiedostossa jne ... Näyte on kunnossa, jos ei piirtämistä,

K: 2: Mitä palvelet?

V: Tarjoamme yhden - Stop -ratkaisun projektillesi.

K: 3: Kuinka käydä?

V: Tehdas on lähellä HK: ta, Shenzhenin lentokenttää, joka sijaitsee Dongguanissa.
Tervetuloa vierailemaan, se on erittäin kätevä HK: sta Dongguaniin.

K: 4: Oletko kauppayritys vai valmistaja?

V: Olemme valmistaja die -valun, CNC: n koneistuksen ja kokoonpanon valmistaja.
